溫度變送器_溫度變送器原理_一體化溫度變送器說明書
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-10-22
溫度變送器采用熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的4～20mA電流信號0-5V/0-10V電壓信號，RS485數字信號輸出。一體化溫度變送器說明書
溫度變送器分類：

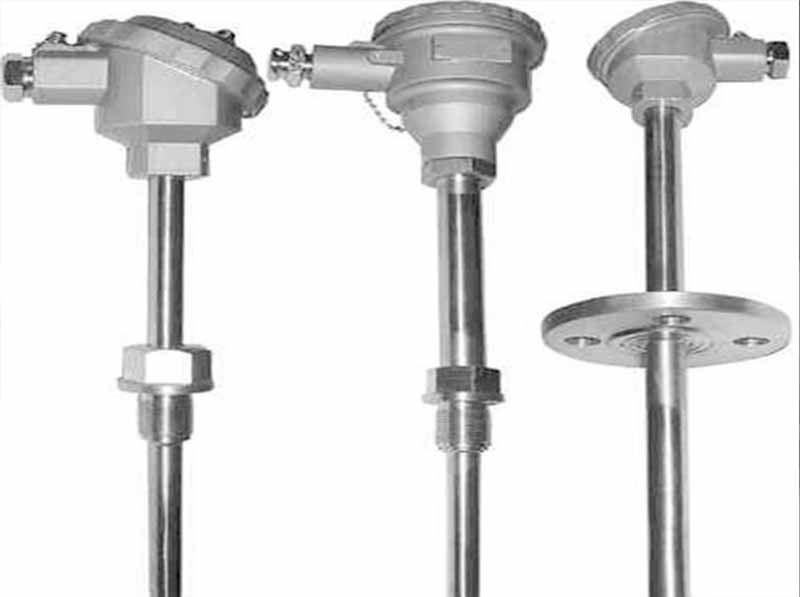

（1）一體式溫度變送器：一體化溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。
注：傳送門下載地址 —> 一體化溫度變送器說明書
（2）隔離式溫度變送器
（3）導軌式溫度變送器
溫度變送器原理
（1）溫度變送器將溫度傳感元件(熱電阻或熱電偶)與信號轉換放大單元有機集成在一起，用來測量各種工藝過程-200-1600°C范圍內的液體、蒸汽及其它氣體介質或固體表面的溫度。它通常和顯示儀表、記錄儀表以及各種控制系統配套使用。溫度傳感器溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，輸出與量程相對應的4-20ma的電流信號。
（2）將物理測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協議方式輸出的設備。溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表，主要用于工業過程溫度參數的測量和控制。電流變送器是將被測主回路交流電流轉換成恒流環標準信號，連續輸送到接收裝置。
（3）溫度電流變送器是把溫度傳感器的信號轉變?yōu)殡娏餍盘枺B接到二次儀表上，從而顯示出對應的溫度。比如，圖中該溫度傳感器的型號為PT100，那么溫度電流變送器的作用就是把電阻信號轉變?yōu)殡娏餍盘枺斎雰x表，顯示溫度。
溫度傳感器選型參考
|
WZP2088
|
產品系列代號
|
|
|
H
|
赫斯曼型街頭型
|
|
P
|
防護型鑄鋁外殼
|
|
|
SX
|
數顯型
|
|
|
A
|
電流輸出
|
|
V
|
電壓輸出
|
|
|
|
1
|
4～20mADC
|
|
2
|
0～5VDC
|
|
3
|
0～10mADC
|
