投入式液位計基于所測液體靜壓與該液體的高度成比例的原理，采用先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器制作而成，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）的一種測量液位的壓力傳感器，又可以稱之為“靜壓液位計、液位變送器、液位傳感器、水位傳感器”。
投入式液位計工作原理
（1）傳感器迎液面受到的壓力公式為：P=pgh+Po式中：
P：傳感器迎液面所受壓強（為方便理解，以下統稱壓力）
p：被測液體密度
g：重力加速度（調試時按照9.8015）
Po：液面上大氣壓
h：傳感器投入液體的深度
當傳感器投入到被測液體中某一深度時，被測介質的壓力引入到傳感器的正壓腔，通過線纜導氣管將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器正面的Po，使傳感器測得壓力為：pgh，顯然，通過測取壓力P，可以得到液位深度。

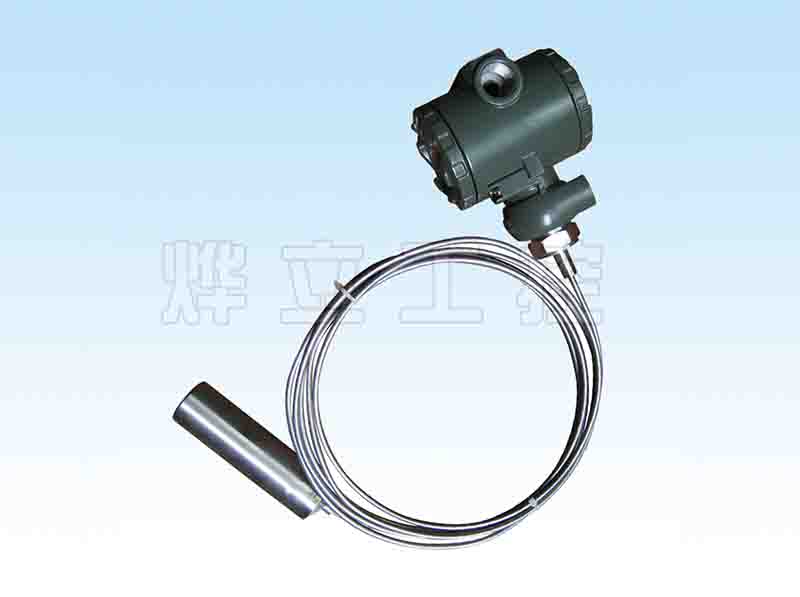

燁立WMY-A投入式液位計變送器技術參數
測量介質：水（H20）等與接觸材質兼容
整體材質：膜片316L不銹鋼集氣筒304不銹鋼（接觸）密封件丁腈橡膠
接線盒壓鑄鋁毛細管304不銹鋼（接觸）
量程范圍：0~1~10ml20（詳見量程選型表）
輸出信號：4~20mA、RS485（標準odbus-RTU協議）、（0~10VDC、0~5VDC、1~5VDC、0.5~2.5VDC定制）
供電電壓：12~36VDC常規24VDC本安型
15~~36VDC常規（帶顯示或輸出0~10VDC）3~5VDC定制（輸出為0.5~2.5VDC）
精度等級：0.25%FS（量程≥10m默認）0.5%FS（1m≤量程<10m默認）
表頭顯示精度0.5%FS、數碼管（LED）顯示
工作條件：介質溫度-40~180℃環境溫度-40~85℃
溫度補償：-10~60℃
本安防爆：Exia IⅡCT6Ga（僅限電流輸出）注：本質安全必須經由安全柵或本安電源供電
抗震性能：10g（20...2000Hz）
過載能力：200%滿量程
響應頻率：模擬信號輸出≤500Hz、數字信號輸出≤5Hz
穩定性能：士0.1%FS/年
溫度漂移：±0.01%FS/℃（溫度補償范圍內）
整體重量：~1300g
防護等級：探頭IP68接線盒IP65
最大功率：電流型≤0.02Us（W）數字型≤0.015Us（W）注：Us=供電電壓
負載特性：電流型負載≤{（Us-7.5）÷0.02（Us=供電電壓）}Ω
外測液位計是一種利用聲納測距原理，“微振動分析”技術從容器外測量液位的儀表，不在罐壁上開孔，不用法蘭，不接觸罐內的液體和汽體，實現在線安裝、維護，是一種完全非接觸式儀表。 “微振動分析” 技術是強大的外測聲納信號處理技術 。這種先進的聲納信號處理技術來自全球近萬套外測液位計、數百種工況的應用經驗和工業現場數據二十余年的積累，通過這些數據總結出深入的知識和經驗，形成先進的算法，不斷的對軟件進行更新和支持。
外測液位計是真正的非插入式測量技術，外測液位計的傳感器安裝在容器底部和側壁；快速、可靠和高精度容器容積測量；易于安裝，無需破壞容器；在安裝外測液位計的過程中無需設備停車；外測液位計無可移動部件，幾乎不需要維護。將兩個小巧的外測液位計超聲波傳感器一個安裝在罐體的底部，另一個安裝在罐體的側壁來進行密度變化的補償。外測液位計傳感器的信號經過微處理器轉變，輸出到本地顯示或用戶控制系統?？梢杂嬎愠龉迌?nèi)液體的高度和罐內液體的容積 。
